Вентиляция для офиса
В офисе недостаточно просто подать свежий воздух в здание — его нужно развести по кабинетам, переговорным, open space и другим рабочим зонам. Для этого в системе вентиляции используется сеть воздуховодов и воздухораспределительных элементов.
Flexag производит оборудование именно для этой части системы: гибкие воздуховоды, вентиляционные коллекторы, пленумы, адаптеры, диффузоры и комплектующие.
Вентиляция офисных помещений
Офис может состоять из помещений с очень разной нагрузкой. В open space постоянно работают сотрудники, небольшой кабинет рассчитан на несколько человек, а переговорная то пустует, то быстро заполняется.
Поэтому параметры вентиляции рассчитывают для конкретного объекта: учитывают планировку, количество людей, назначение помещений, необходимый воздухообмен и расположение оборудования.
В офисах применяются разные схемы вентиляции, в том числе приточные и приточно-вытяжные системы. После подготовки воздуха вентиляционной установкой его необходимо доставить к нужным помещениям и точкам подачи. Для такой разводки может использоваться коллекторная система с гибкими воздуховодами Flexag.
Из чего собирается система воздухораспределения Flexag
Гибкие воздуховоды

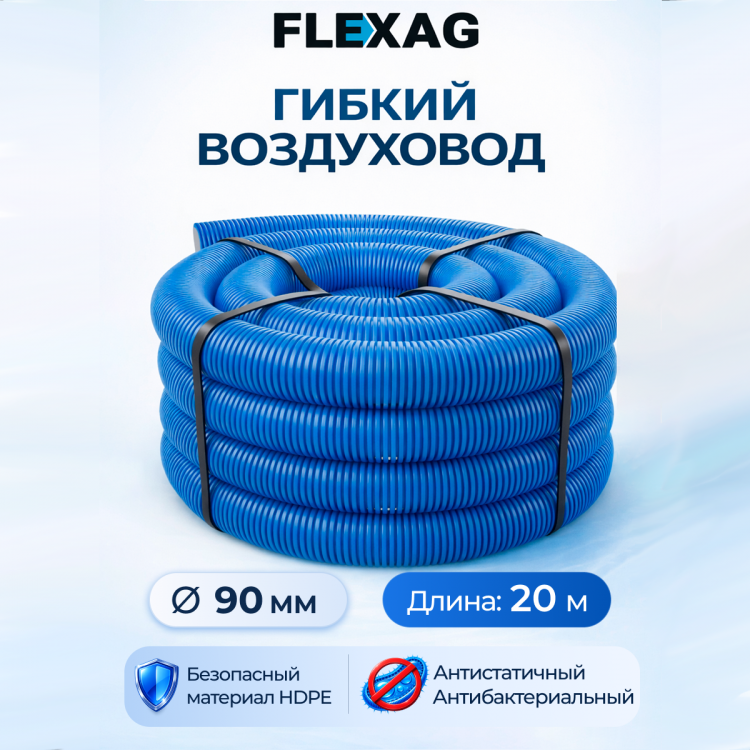

На фото: Flexag FL90-20-S, Ø90 ммПрокладываются от коллектора к точкам подачи или удаления воздуха. Воздуховоды Flexag из ПНД применяются в приточной и вытяжной вентиляции и подходят для скрытого размещения в технических зонах.
Вентиляционные коллекторы

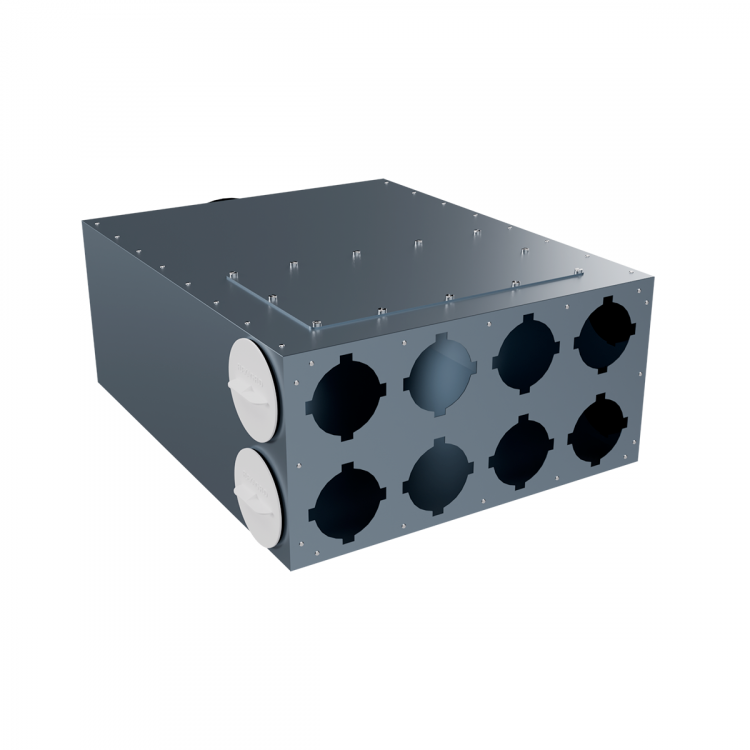

На фото: CMP-FLD 160/90x8Распределяют общий воздушный поток между несколькими линиями. От одного коллектора можно развести воздуховоды к кабинетам, переговорным и другим зонам офиса.
Пленумы и адаптеры

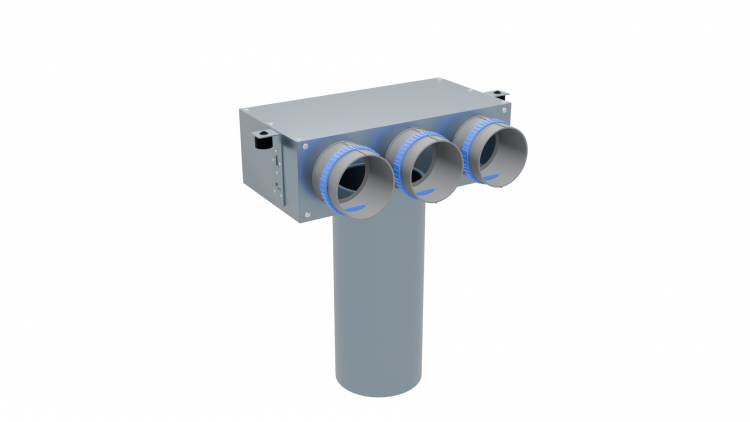

На фото: Flexag FL-PCP-125/90x3Используются для подключения воздуховодов к конечным воздухораспределительным устройствам. Конфигурацию подбирают под диффузор и схему подключения.
Диффузоры

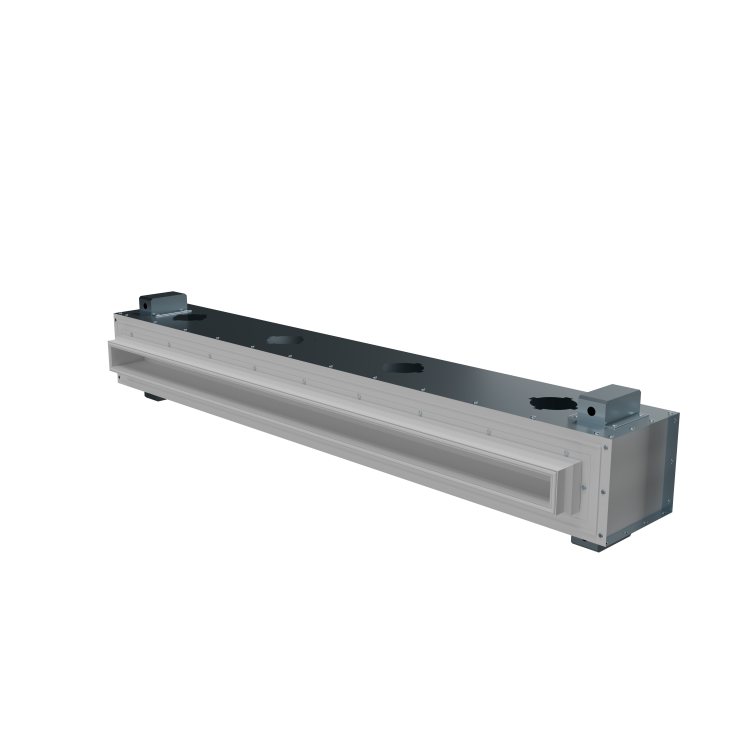

На фото: Flexag RA-1-1000-30-WУстанавливаются в точках подачи или удаления воздуха. Для современных офисов можно использовать потолочные и щелевые модели, в том числе решения скрытого монтажа.
Зачем использовать коллекторную разводку в офисе
Основная особенность такой схемы — возможность распределить воздух по нескольким помещениям или воздухораспределительным точкам от одного узла.
Отдельные линии
От коллектора можно проложить самостоятельные трассы к разным помещениям и участкам офиса. Количество линий и их параметры определяются проектом.
Скрытая прокладка
Гибкие воздуховоды можно размещать за потолком, в нишах и других технических зонах, если это предусмотрено проектом и конструкцией помещения.
Работа со сложной планировкой
Гибкая трасса позволяет прокладывать линии с учётом строительных конструкций, освещения, электрики и других инженерных коммуникаций.
Разветвлённая сеть
Через коллекторы можно организовать несколько линий для кабинетов, переговорных, open space и отдельных точек подачи или удаления воздуха.
Гибкие трассы в потолочном пространстве
На практике несколько воздуховодов могут проходить параллельно, расходиться по разным направлениям и подключаться к отдельным точкам системы.
При проектировании такой разводки учитывают доступное пространство, расположение светильников, электрики и других инженерных коммуникаций.
Вентиляция разных зон офиса
Open space
Для большого рабочего пространства обычно предусматривают несколько воздухораспределительных точек. К ним можно подвести отдельные линии от коллектора.
Переговорные
Нагрузка на переговорную меняется в течение дня. Необходимый расход воздуха и количество точек определяются расчётом, а сами точки подключаются к общей сети.
Кабинеты
Если офис состоит из нескольких кабинетов, воздуховоды можно развести от распределительного коллектора к каждому помещению.
Ресепшен и общие зоны
Зона ожидания, ресепшен и другие общие помещения также включаются в вентиляционную схему с учётом их назначения и планировки.
Где в системе используется продукция Flexag
Полная вентиляция офиса включает больше оборудования, чем представлено в каталоге Flexag. Источник воздуха и оборудование для его подготовки подбираются отдельно.
Flexag специализируется на участке системы, который отвечает за разводку и распределение воздуха внутри объекта.
| Элемент системы | Назначение | Flexag |
|---|---|---|
| Вентиляционная установка | Подача и/или удаление воздуха, его подготовка | Подбирается отдельно |
| Фильтрация, нагрев, охлаждение, рекуперация | Подготовка воздуха в соответствии с задачами проекта | Подбирается отдельно |
| Вентиляционные коллекторы | Распределение потока по нескольким линиям | Есть в ассортименте |
| Гибкие воздуховоды | Транспортировка воздуха к отдельным точкам | Есть в ассортименте |
| Пленумы и адаптеры | Подключение воздуховода к конечному устройству | Есть в ассортименте |
| Диффузоры | Подача или удаление воздуха в помещении | Есть в ассортименте |
| Соединительные и монтажные элементы | Соединение и комплектация отдельных участков сети | Есть в ассортименте |
Flexag не заменяет вентиляционную установку. Продукция используется в системе распределения воздуха после подбора основного оборудования и расчёта параметров вентиляции.
Что нужно знать для подбора комплектующих
Подбирать воздуховоды только по площади офиса неправильно. Для выбора компонентов нужны исходные данные по конкретной системе.
Основные исходные данные
- планировка и количество помещений;
- расчётный расход воздуха;
- количество точек подачи и вытяжки;
- длина и конфигурация трасс;
- расположение коллекторов и вентиляционного оборудования;
- доступное пространство для прокладки воздуховодов;
- тип выбранных диффузоров;
- диаметры и способы подключения элементов системы.
По этим данным можно подобрать диаметр воздуховодов, количество выходов коллектора, необходимые пленумы и другие элементы Flexag.
Пример разводки для небольшого офиса
Представим офис с open space, двумя кабинетами, переговорной и зоной ресепшен. После расчёта вентиляции в каждом помещении предусмотрено необходимое количество точек подачи или удаления воздуха.
Помещения
- Open space
- Кабинет №1
- Кабинет №2
- Переговорная
- Ресепшен
Как комплектуется сеть
Воздушный поток поступает в распределительную часть системы. От коллектора прокладываются отдельные гибкие трассы к предусмотренным проектом точкам.
В конечной части воздуховоды подключаются через пленумы к диффузорам или другим воздухораспределительным устройствам.
Количество линий нельзя определить только по числу комнат: оно зависит от расчётного расхода воздуха и количества точек, заложенных в проекте.
Этот пример показывает только принцип организации коллекторной разводки. Точные диаметры, количество линий и параметры оборудования рассчитываются для конкретного объекта.
Щелевые диффузоры для офисного интерьера
Вентиляция, встроенная в интерьер
В современных офисах инженерные коммуникации часто стараются сделать как можно менее заметными. Основная часть вентиляционной сети может находиться за потолком, а в помещении остаётся только конечный воздухораспределительный элемент.
В ассортименте Flexag есть щелевые диффузоры для различных потолочных решений, включая модели скрытого монтажа.
Что можно подобрать у Flexag
Почему Flexag
Flexag выпускает компоненты системы гибкой вентиляции как совместимые элементы: воздуховоды, коллекторы, пленумы, диффузоры и соединительные детали. Это позволяет комплектовать распределительную часть системы продукцией одного производителя.
- собственное производство Flexag;
- гибкие воздуховоды и совместимые элементы разных типоразмеров;
- комплектующие для приточной и вытяжной вентиляции;
- технические характеристики и документация на продукцию;
- BIM-модели для части ассортимента;
- возможность подбора компонентов по проектным данным.
Частые вопросы о вентиляции офиса
Какая вентиляция нужна для офиса?
Это зависит от площади, планировки, количества людей и назначения помещений. В офисах применяются в том числе приточные и приточно-вытяжные системы. Конкретная схема и производительность определяются расчётом.
Можно ли использовать гибкие воздуховоды Flexag в офисе?
Да. Воздуховоды Flexag предназначены для приточной и вытяжной вентиляции и могут применяться для скрытой разводки по помещениям. Диаметр и количество линий выбираются по параметрам проекта.
Где прокладывают гибкие воздуховоды?
Один из вариантов — скрытая прокладка за потолком. Также возможен монтаж в нишах и технических зонах, если это предусмотрено проектом и позволяет конструкция помещения.
Как распределить воздух между несколькими кабинетами?
Для этого может использоваться вентиляционный коллектор. От его выходов прокладываются отдельные линии к помещениям или конкретным точкам подачи и удаления воздуха.
Можно ли использовать такую систему для open space?
Да, если параметры сети соответствуют расчёту. В большом помещении обычно предусматривают несколько воздухораспределительных точек, которые можно подключить отдельными линиями.
Как выбрать диаметр гибкого воздуховода?
Диаметр выбирают по требуемому расходу воздуха и параметрам участка сети. Учитывают длину трассы, её конфигурацию и допустимые параметры воздушного потока. Одной площади помещения для выбора диаметра недостаточно.
Что входит в ассортимент Flexag для офисной вентиляции?
У Flexag можно подобрать гибкие воздуховоды, коллекторы, пленумы, адаптеры, диффузоры и комплектующие для их соединения. Вентиляционные установки и оборудование для подготовки воздуха подбираются отдельно.
Можно ли подобрать компоненты по готовому проекту?
Да. Если известны необходимые диаметры, расход воздуха, количество линий и способы подключения, по этим данным можно подобрать подходящие элементы системы Flexag.
